国仪量子扫描电镜助力mxene基吸波材料实现低填充薄厚度宽带高性能微波吸收-真人游戏第一品牌

国仪量子扫描电镜助力mxene基吸波材料实现低填充薄厚度宽带高性能微波吸收

国仪量子 2025-10-18 | 阅读：603

随着第五代（5g）通信技术、物联网和军事隐身技术的飞速发展，电磁污染与干扰问题日益严峻。开发兼具“薄、轻、强、宽”（即厚度薄、重量轻、吸收强、频带宽）特性的高性能微波吸收材料成为当前研究的核心挑战。

大连理工大学化工学院陈平教授团队独辟蹊径，通过巧妙的材料设计与界面工程，成功构建了一种具有多层异质结构的空心co/c微球/li₄ti₅o₁₂(lto)/tio₂复合材料，突破了传统吸波材料带宽与厚度难以兼顾的瓶颈。

研究中使用了国仪量子的sem5000x超高分辨场发射电镜

该突破性研究以题为“in-situ growth of li₄ti₅o₁₂ on mxene and self-assembly with hollow co/c microspheres to form an ultra-broadband and high-performance microwave absorber”的论文发表在《chemical engineering journal》上。

研究背景与亟待解决的核心问题

传统吸波材料如铁氧体、碳材料等，普遍存在填充率高、厚度大、有效吸收带宽窄等问题，严重限制了其实际应用。尽管二维材料mxene因其高导电性而备受关注，但其单一的介电损耗机制和较差的阻抗匹配导致吸波性能不佳。此外，在mxene中引入磁性组分以构建磁-介电协同体系时，如何实现磁性颗粒的均匀分散，避免团聚，是一个长期存在的技术难点。金属有机框架材料衍生物虽能提供均匀分散的磁性金属颗粒，但传统的mof衍生材料在热解过程中易发生结构坍塌，且其阻抗匹配性能仍有待优化。

核心创新点与真人游戏第一品牌的解决方案

针对上述挑战，本研究提出了以下三大创新性真人游戏第一品牌的解决方案：

1. 创新性地引入锂钛氧体作为新型极化中心

传统mxene复合材料损耗机制单一，主要依赖mxene本身的导电损耗，极化损耗不足。本研究首次将锂离子电池负极材料li₄ti₅o₁₂(lto)引入mxene基吸波材料体系。通过热解过程中lif与mxene的固相反应，在mxene层间原位生长lto。lto作为一种典型的绝缘体，与高导电的mxene碳层形成巨大的电导率差异，从而在二者界面处诱导产生强烈的maxwell-wagner-sillars界面极化，极大地丰富了材料的极化损耗机制。

2. 构建“千层蛋糕”型多层异质结构与空心工程协同优化

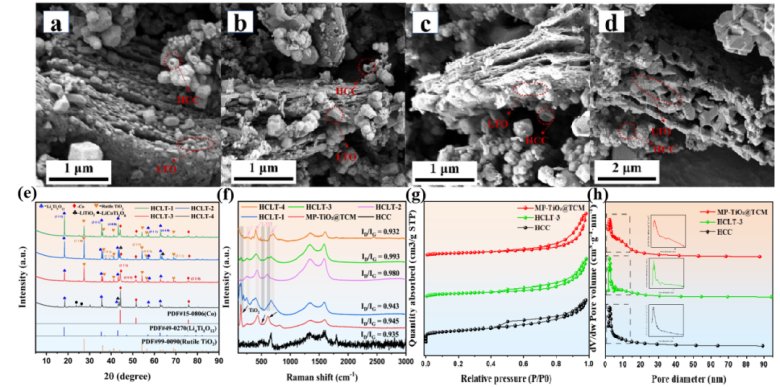

材料阻抗不匹配导致电磁波大量反射，而且mof热解易坍塌，这些都是制约吸波材料发展的因素。通过模板法合成空心zif-67@pda前驱体，热解后得到空心结构的co/c微球。该结构设计不仅降低了材料密度，其内部空腔还能引发电磁波的多次反射与散射，延长传播路径，增强能量耗散。通过静电自组装将空心co/c微球与mxene/lif复合，经热解后最终形成“空心co/c微球-lto插层mxene-tio₂纳米颗粒”(hclt)的千层蛋糕结构（图1a-d）。具体地，xrd与raman的不同衍射峰位置也证明了hclt样品的成功合成。比较具有特点的是比表面积分析数据，如图1(g-h)所示，hclt样品表现出典型的ⅳ型等温线，具有明显的h4型滞后环(p/p0=0.4-1.0)，表明微孔和介孔共存。hclt-3继承了mxene基体的高表面积与mof材料的多孔结构。介孔畴有利于形成广泛的固-真空界面区，促进界面电荷积累，增强界面极化。复杂的孔隙分布，可以通过散射实现多尺度电磁波衰减。

该结构创造了包括co/c、mxene/hcc、tio₂/lto在内的多重异质界面，为界面极化提供了丰富场所。将空心工程与多层异质界面工程相结合，同步优化了阻抗匹配与衰减能力。

图1 样品形貌与表征图

3. 发展简化的“一锅法”原位合成策略

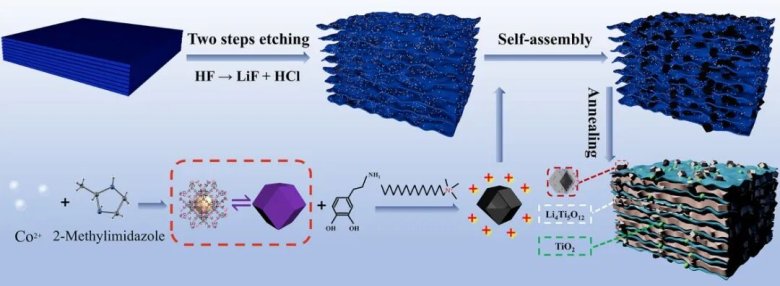

复杂的多步合成工艺不利于材料的可控制备与大规模应用。我们摒弃了传统繁琐的lto前驱体预处理步骤，直接利用两步蚀刻制备的mxene/lif作为锂源和钛源，利用zif-67@pda热解提供的氧环境，在热解过程中一步原位生成lto（图2）。该策略简化了工艺流程，降低了成本，同时确保了lto在mxene层间的均匀生长和牢固结合，为新型异质结吸波材料的制备提供了新颖、高效的合成范式。

图2 样品制备过程

性能卓越，验证创新设计

得益于上述创新设计，最优样品hclt-3展现出卓越的微波吸收性能：在2.26 mm的薄层厚度下，实现最小反射损耗-58.97 db，意味着入射电磁波能量99.999%以上被吸收。而在2.23 mm厚度下，有效吸收带宽高达8.50 ghz，覆盖整个x波段和大部分ku波段，足以应对多种复杂电磁环境。并且其在石蜡基质中的填充量仅为20 wt%，体现了材料的轻量化优势（图3）

图3 样品微波吸收性能

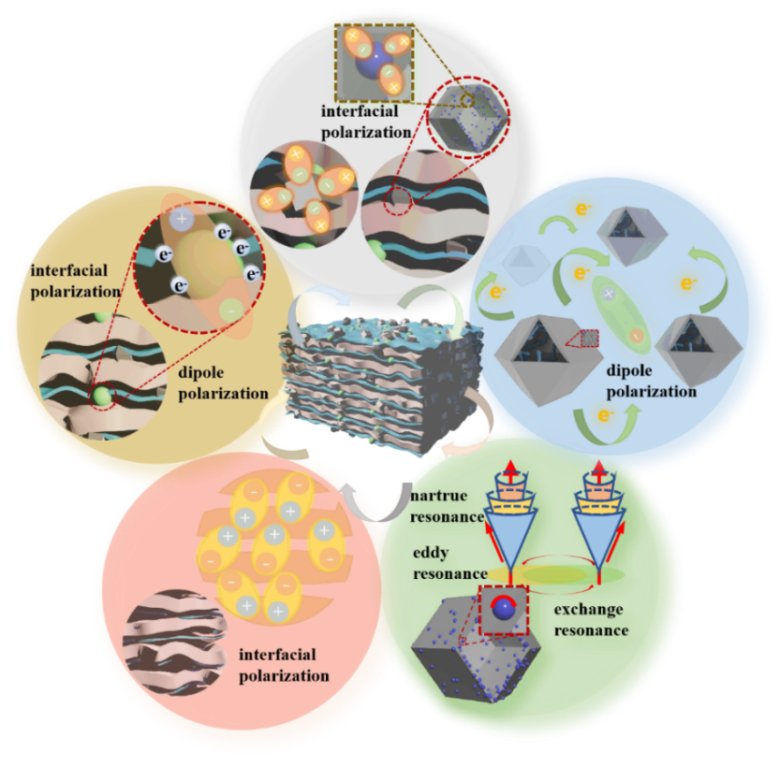

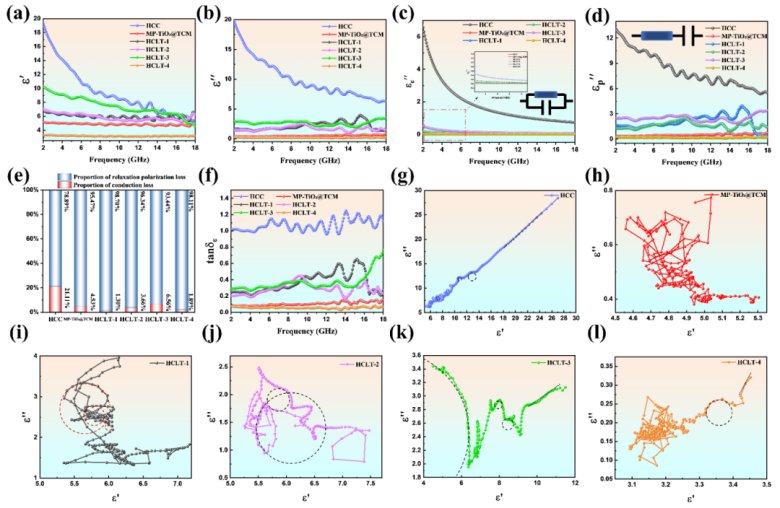

机制分析：通过电磁参数分析、cole-cole图和损耗角正切计算，证实了导电损耗、界面极化、偶极极化和磁损耗等多种机制的协同作用，其中lto引入带来的界面极化贡献显著。具体而言，mp-tio₂@tcm(mxene热解物)在高频区表现出较小的极化峰，这是由于多相tio₂的固有缺陷和界面极化所致。hcc集成通过改善碳网络而显著改变了mxene基体的介电损耗行为，这可以通过峰值强度和位置位移来证明(图4a-b)。样品具有高的极化损耗占比(图c-f)，对应lto的极化机制，cole-cole曲线的大圆弧半径同样证实了这一观点(图4g-h)。

图4 样品介电损耗性能表征

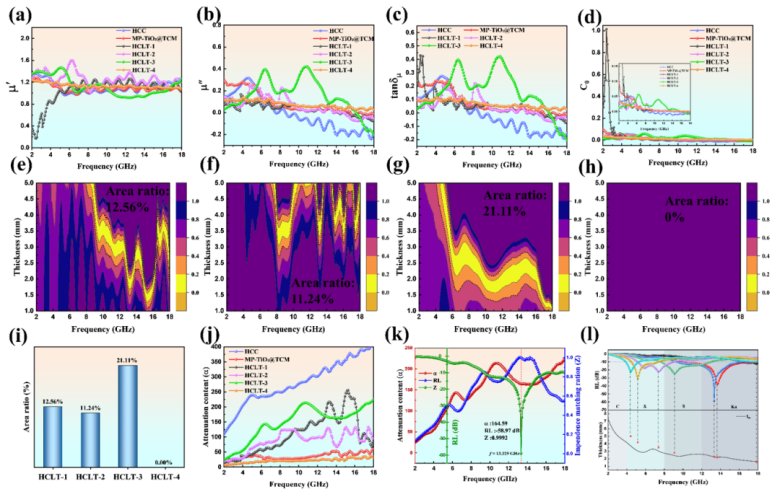

通过对复磁导率的综合分析，系统地研究了磁损耗机理(图5a-d)。磁性损耗主要由hclt中的co纳米颗粒提供，主要包括低频的自然共振，中高频的交换共振和高频段涡流损耗，磁损耗与介电损耗效应相协同，共同优化阻抗匹配并提供额外的衰减通道，如图5(e-h)中在delta函数方法计算下hclt-3表现出的良好的阻抗匹配与图(j)中较高的微波衰减常数。图5k鲜明阐述了这一点。另外，存在的1/4波长的干涉相消效应也起到辅助衰减电磁波的作用(图5l)。
